【LabVIEW】Front Panel 畫面存檔

之前常常要將 LabVIEW 的 Front Panel 畫面截圖存檔,後來自己寫了一個 VI:LV-FP-PrtSc

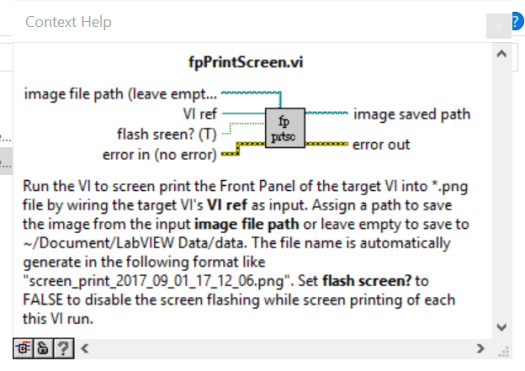

fpPrintScreen.vi 說明

僅需要一個 fpPrintScreen.vi,無需安裝任何 LabVIEW 外掛。使用上,將待進行畫面截圖的 VI 的 reference 接入 VI ref 端點,執行時即可將指定 VI 的 Front Panel 畫面存為 png 檔。預設的路徑為 ~/Document/LabVIEW Data/data,也可透過 image file path 端點來指定存檔的路徑。

fpPrintScreen.vi 的 flash screen? 端點可以控制截圖時是否有畫面閃爍以提醒使用者畫面截圖已完成,預設為開啟(T)。

在佈署上時,可以在 Front Panel 上設計一個畫面截圖按鈕,按下後透過 LabVIEW event 來觸發 fpPrintScreen.vi 進行截圖存檔。也可以進一步的將該畫面截圖按鈕綁定快捷鍵(例如 Control + F1)以利操作。可參考 LV-FP-PrtSc 中的範例檔(下圖)。
