自訂 LabVIEW Palette

以下內容會以將 Functions Palette 裡面的 Favorites 中的內容,與本機端的特定資料夾內的 VI 檔案同步為例。之後使用時,就能在 Functions Palette 裡面將這些 VI 以 SubVI 或原始碼的形式置入 Block Diagram 中。

環境為 Windows 10,版本為 LabVIEW 2016 32 bit。

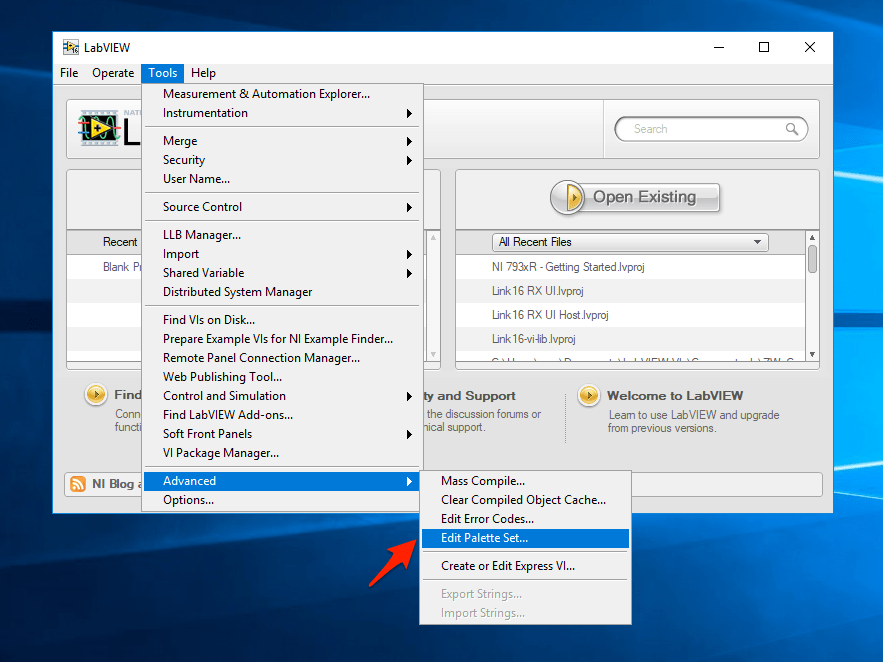

在 LabVIEW 操作畫面上排選單中,選擇 Tools » Advanced » Edit Palette Views…(下圖)。




接著會跳出三個視窗(下圖)。分別是 Edit Controls and Functions Palette Set 視窗、Functions 編輯視窗、與 Controls 編輯視窗。

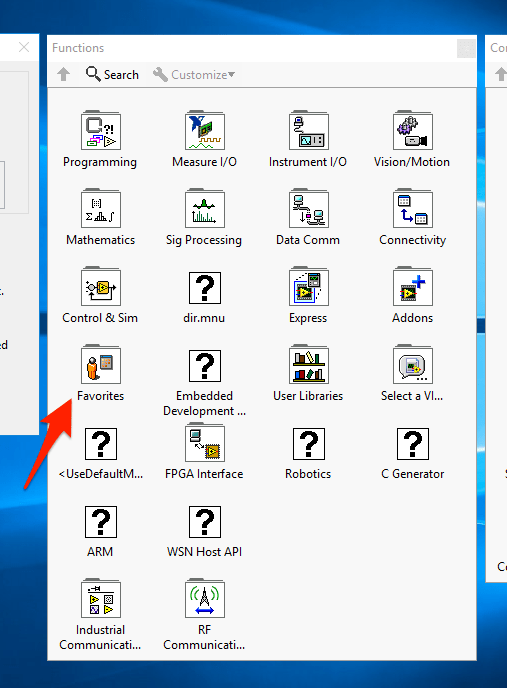

本文要同步 Favorites 的內容,因此點進去 Favorites 目錄中(下圖)。


在這邊,可以將需要的 VI 加入(Insert),之後操作 LabVIEW 時就能在 Favorites 底下找到。不過在這邊我們選擇 Synchronize With Directory(與資料夾同步)(下圖)。


透過 Windows 檔案總管選擇後,本機資料夾內的 .vi 與 .vit 檔會顯示會編輯區中,如下圖。

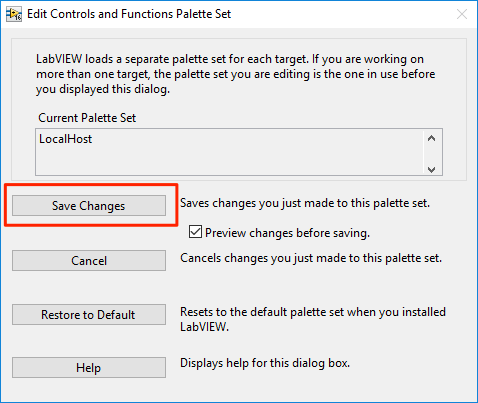

記得到 Edit Controls and Functions Palette Set 視窗中選擇 Save Changes(儲存)才算完成(下圖)。


之後使用 LabVIEW 時就能隨 call 隨用了。


置入原始碼

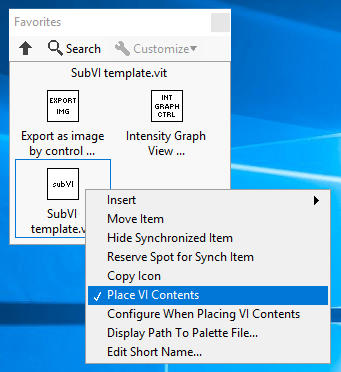

若要選擇置入原始碼而非以 SubVI 的形式,只要在編輯區中右鍵選擇 Place VI Contents(置入 VI 的內容)即可(下圖)。

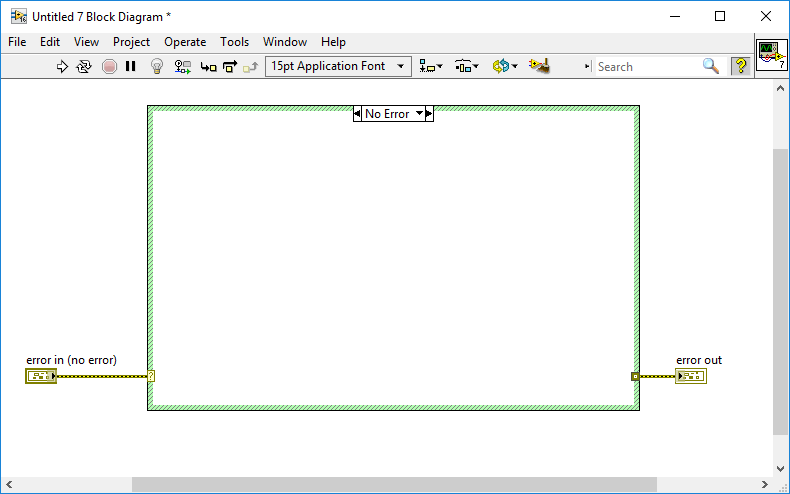

之後在 LabVIEW 中拖接放即會置入該 VI 的原始碼(下圖置入一個 SubVI 的範本)。


自訂預設直接顯示內容

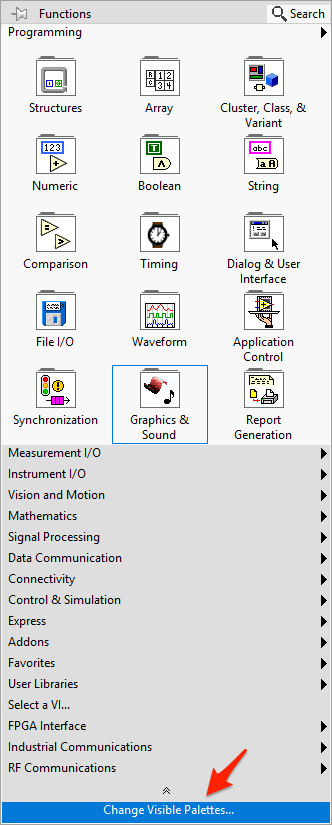

不過 Functions Palette 中的 Favorites 目錄預設不會直接顯示,可以展開後按下 Change Visible Palettes…。

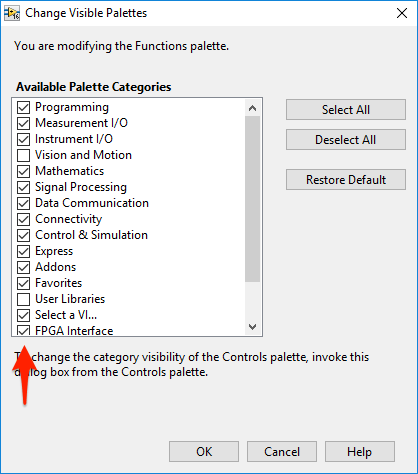

之後就能自訂預設會直接顯示的目錄了。也可以隱藏 Functions Palette 中較少用的目錄。



以上以同步本地資料夾中的 .vi 與 .vit 檔為例。使用者可依自己的需求自訂 LabVIEW 中最常用的 Functions Palette 與 Controls Palette 內的項目。可以自訂的項目其實還不少,祝大家都能夠順利提高手速。
