TI 的 switching regulator 設計工具

不知道怎麼計算 switching regulator 的切換頻率或工作周期?或周邊的電感、電容、電阻不會搭?還是連控制器 IC 都無從下手?其實幾家比較大的 IC 供應商都有線上或離線的工具可以使用喔。像是 TI 線上的 switching regulator 設計工具就很方便。

連結:TI WEBENCH® Design Center

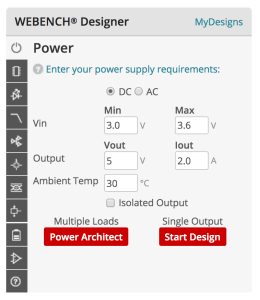

從下圖中的介面直接設定 switching regulator 的輸入與輸出的相關資訊,就能跑出數據了。

design-tools0

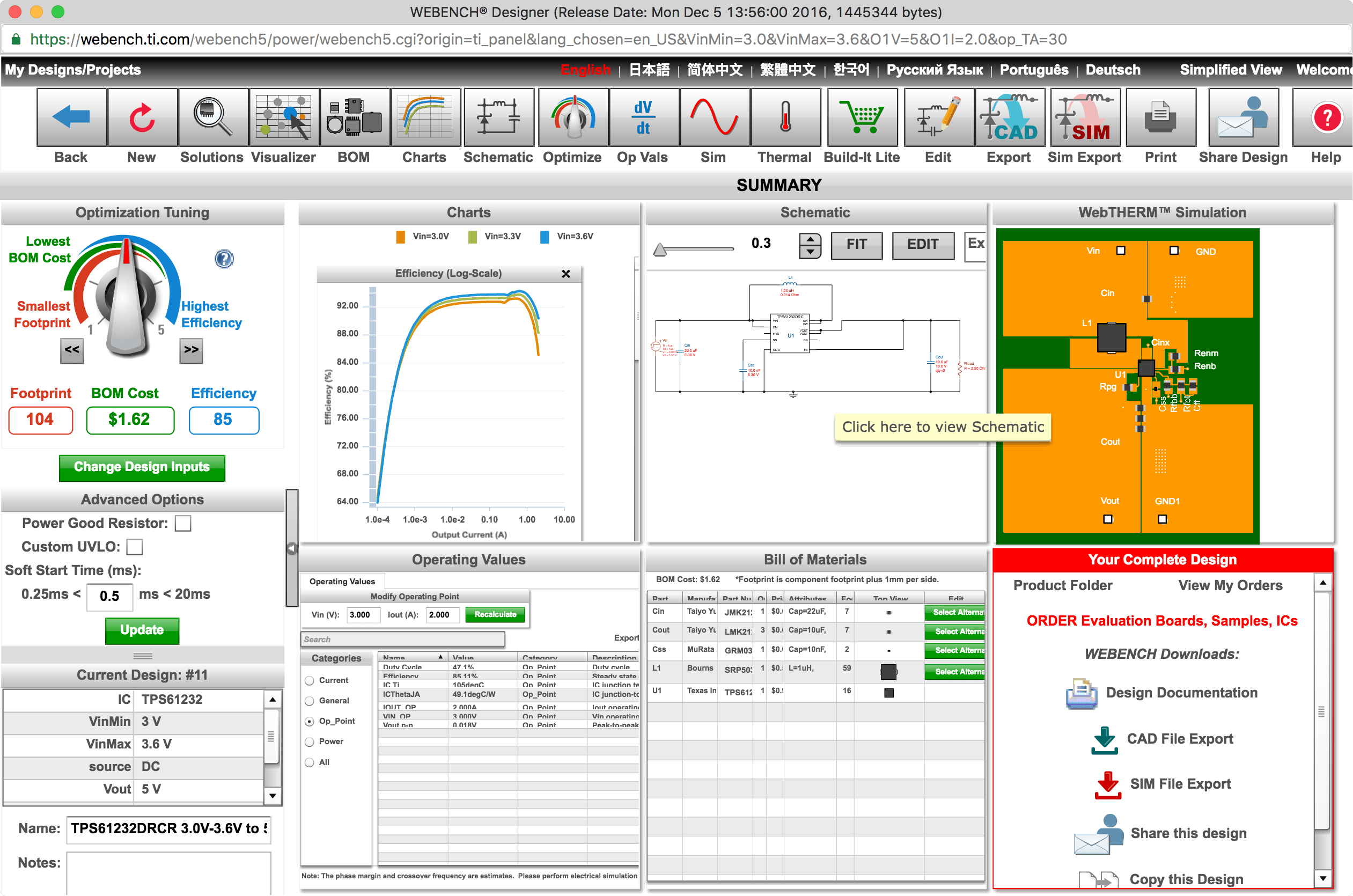

像是效率、電路簡圖(schematic plot)、佈局圖等都會直接顯示在網頁上。要進行微調或打包帶走都沒問題。

design-tools1

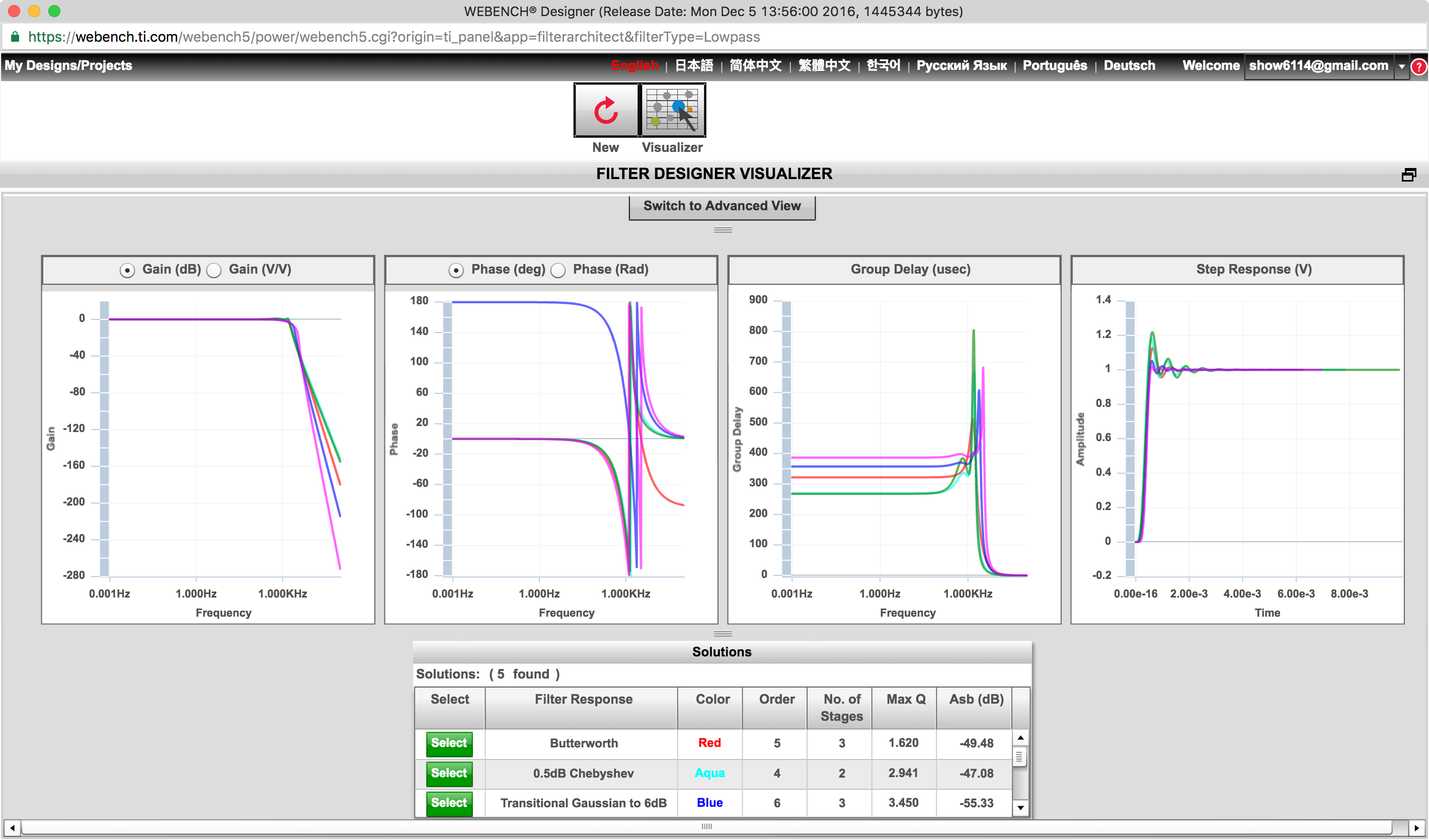

除了像 switching regulator,還有很多電源相關的設計工具。另外還有類比或時脈相關的設計工具,例如下圖的濾波器設計工具。

design-tools2

不過濾波器我個人覺得 ADI 的工具比較好用。

連結:ADI Circuit Design Tools & Calculators

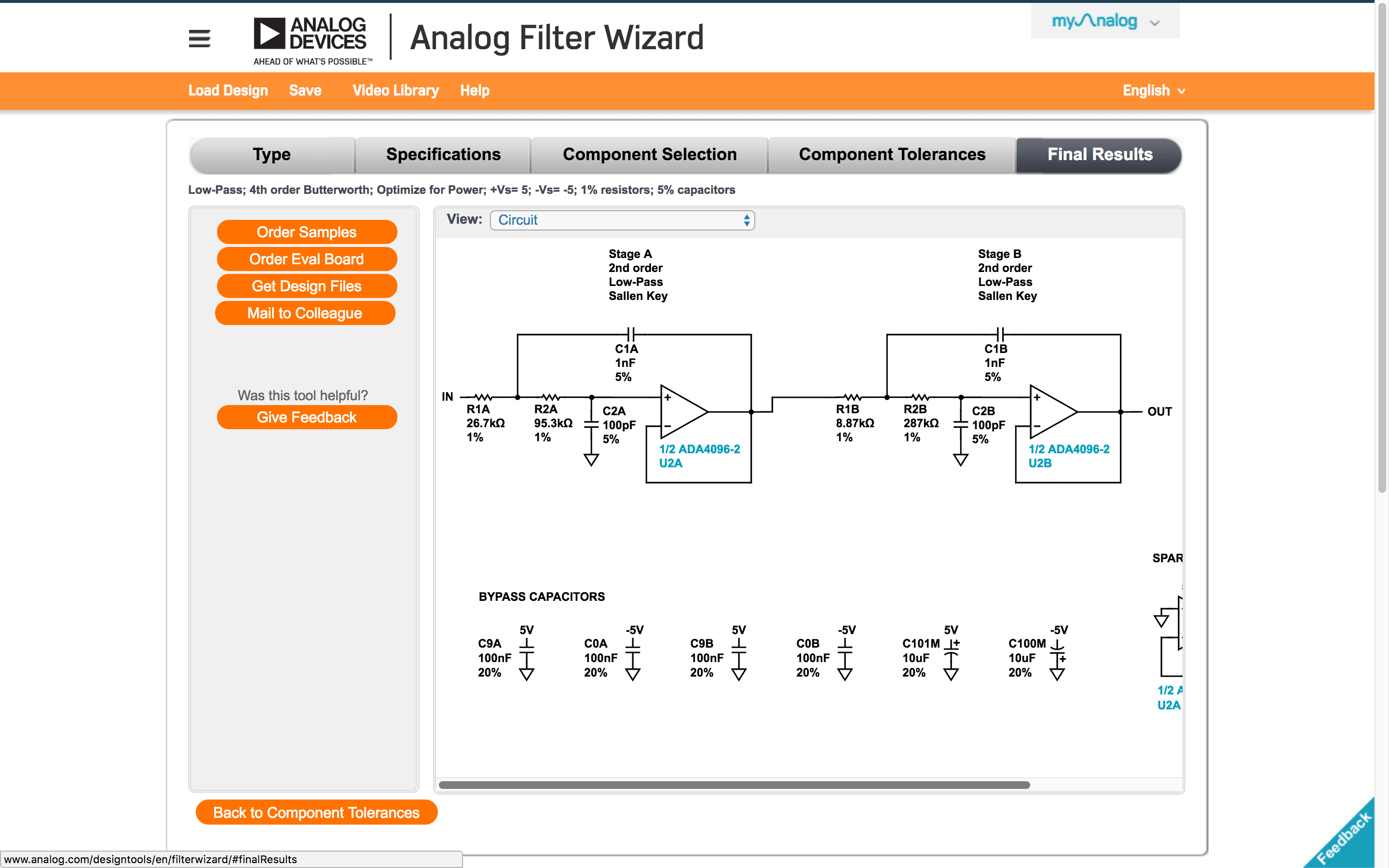

基本上 schematic plot、電阻、電容值、op 型號(下圖)、頻率響應、相位圖都會給你。

design-tools4

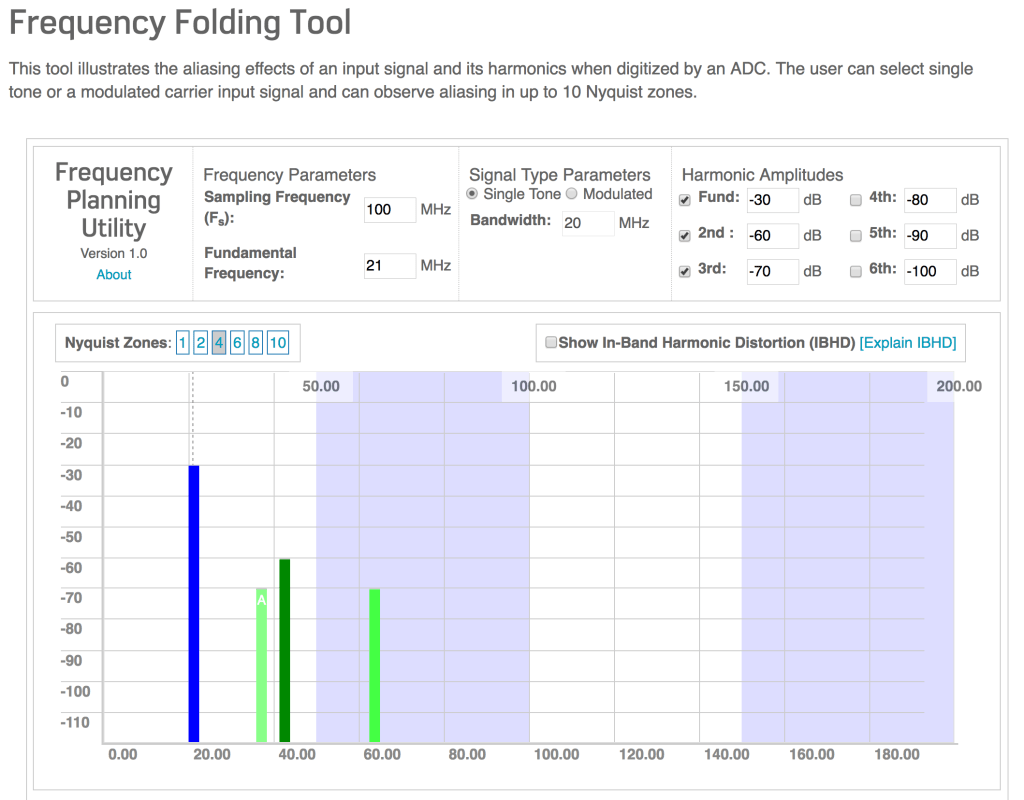

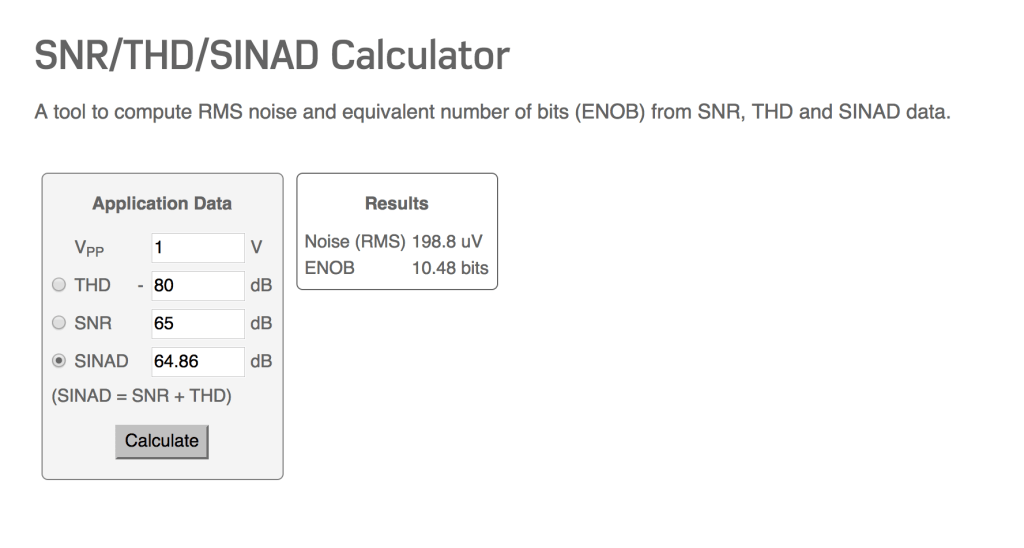

另外也有一些 ADC 的設計工具,像 aliasing 或動態特性的計算(下二圖)。

design-tools6

design-tools5


善用這些工具可以輔助學習或加快設計,但也別過度依賴變成捨本逐末。
