SSK24-15D100 – 簡單好用的直流對直流電壓轉換器

SSK24-15D100 是一個直流電壓轉換器(DC to DC converter),能將 16 至 36 伏特之間的直流電壓轉換成,正負 15 伏特雙輸出(dual supply),並可供應約 100 毫安培(mA)的電流上限。尺寸非常小為 8.5 × 21 × 33 mm。功率轉換效率約 80 %。

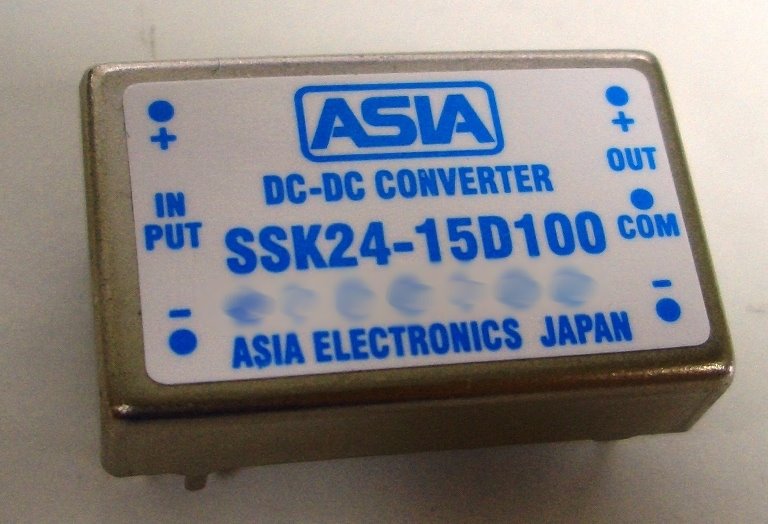

CIMG5390

產品製造商為「ASIA ELECTRONICS IND.CO.,LTD」;製造商產品介紹頁在此

使用

在使用上,將 16 至 36 伏特的電源連接至輸入端(INPUT +/–),輸出端(OUT +/–)即能輸出正負 15 伏特的電壓,並供應最多 100 mA 的電流(以 SSK24-15D100 來說)。雖然它在包裝內部有加入電容做濾波與穩壓,但在長距離的電源供應時,最好還是加入外部的電容進行濾波以穩壓。建議在輸入與輸出端各加上 10 uF 以上的鉭質電容。

功耗

熱功耗一直以來都是直流電壓轉換器的重點,在設計上需導入散熱片/鰭,將輸入(input)與輸出(output)端壓降產生的熱導掉。

應用

電源需求常常是電路系統中的一個大學問。以類比 OP 電路為例,常常需要用正負 15 伏特等的電源。在取得這種正負雙輸出(dual supply)時,常見的方法為先以交流電轉成略大於(小於)正(負) 15 伏特的電壓,再加上諸如 78 或 79 系列的穩壓 IC (regulator)將電壓降至需求電壓(正負 15 伏特)。若是以電池供電,或是電路系統中只包含直流電源,將會很難輸出正負 15 伏特的電源。

市面上也有所謂的升壓 IC (booster)或反向 IC (inverter),可以將直流電源轉換成各種電壓並輸出。但該類 IC 需搭配很多元件,電路設計門檻較高。

所以 SSK24-15D100 這種直流電壓轉換器便出現了。它把所有的升/降壓或反向的元件包裝起來,讓使用者可以輕易使用。

價格

像這種包裝好的直流電壓轉換器價格較高,而且在台灣的一般通路找不到,可能需要向特定的供應商尋價。
