RECOM 的偽 LDO

前一陣子朋友拿來了一顆 IC 的 sample,說是電源好物。

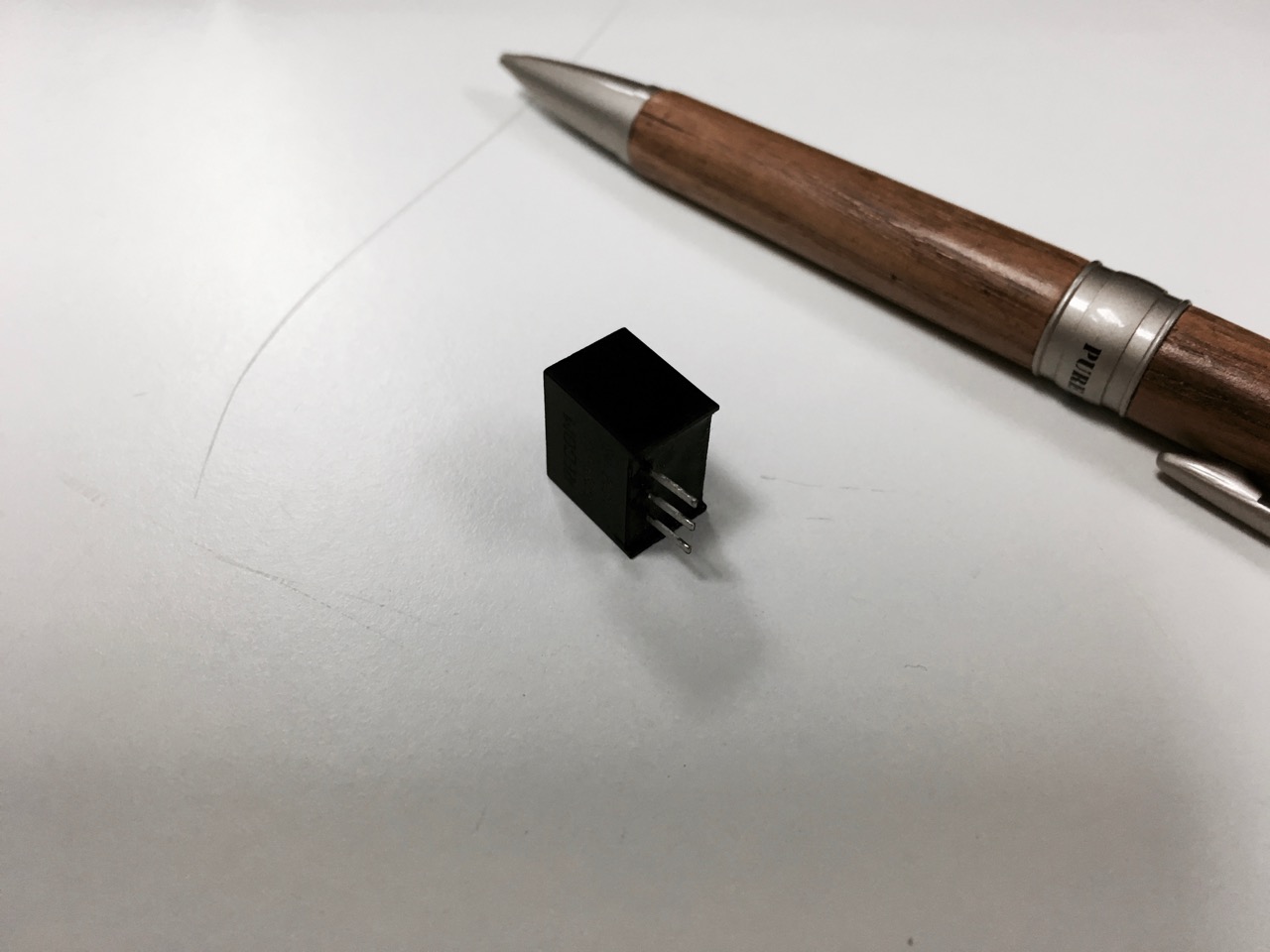

IC 是 RECOM 的 R-78-1.0 系列,功能乍看之下是一顆再普通不過的 Linear regulator:定電壓輸出、1 安培的輸出電流,不過卻標榜有最高 94% 的轉換效率(5 伏特電壓的版本),案情不單純。


後來翻了 spec. 才發現原來是用 Switching regulator 包裝的。它的輸出能力跟 Linear regulator 很接近,體積超小,腳位跟電源常用的 78 或 79 系列一模一樣。重點是,完全不需要接上惱人的外部的電阻與電感,只要穩壓電容就好了!

缺點的部分是,因為是 Switching base 的,免不了要處理 Ripple noise,比較適合用在數位電位。用在類比電路的話,後端還是得加上一個純正的 Linear regulator 或 LDO,串聯的內部功耗直接把效率優勢抵消了,而且輸入範圍也沒一般的 Linear regulator 或 LDO 來得高。另一個致命傷是操作溫度比較窄。以 RECOM 的 R-78-1.0 系列來說,60℃ 之後轉換效率就大幅下降。

整體來說,如果應用環境是

  • 數位電路,或抗噪設計較好的混合電路;
  • 溫度宜人,變化不大,

這個東西真是神物!



另外,價格貴了點倒也是真的。
