MAX490 – RS485/RS422界面IC

MAX490 能提供 TTL 或 CMOS 與 RS422 或 RS485 界面互換的功能。支援全雙工(可同時輸入、輸出數位訊號),界面速度可高達 2.5Mbps。

MAX490接腳圖
MAX490接腳圖

介面包含:

  • 一組 RS422 輸出接腳(B, A)
  • 一組 RS422 輸入接腳(Z, Y)

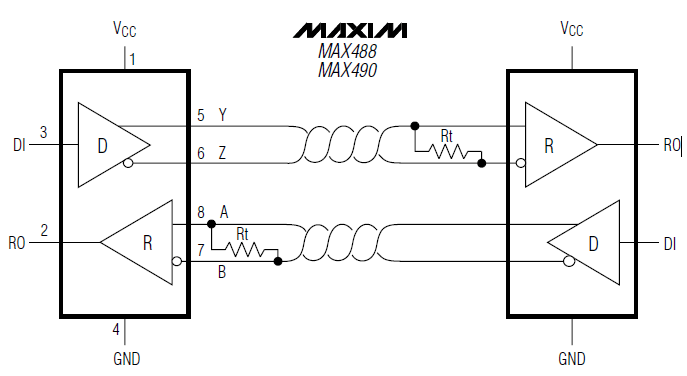

MAX490 功能圖
MAX490 功能圖

MAX490 的製造商是 Maxim Integrated Products。文中圖片多取自產品規格書或產品官網(2012 三月)。

使用

電源上僅需 5 V。除了電源的穩壓電容外,RS422/RS485輸出/輸入需加上 120 歐姆的匹配電阻。

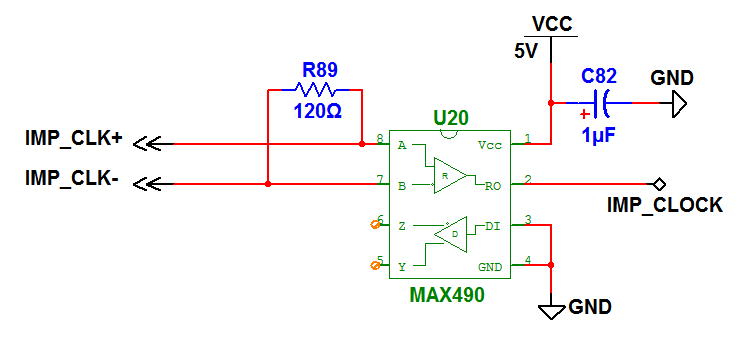

IMP_CLOCK 為 TTL 訊號,IMP_CLK+ 與 IMP_CLK- 為 RS422 訊號。需加上匹配電阻。
IMP_CLOCK 為 TTL 訊號,IMP_CLK+ 與 IMP_CLK- 為 RS422 訊號。需加上匹配電阻。

應用

在初階的串列(serial)通訊界面諸如 RS232 與 RS422,RS422 提供較為穩定的通訊品質,除了速度比 RS232 快,傳輸距離也較長。另外的優勢是能提供多點的通訊(最多一至十)。因為 RS422 建構簡單,因此 RS422 常用於需要追求穩定與低造價的通訊的界面中。

若需要 RS485 的界面,MAX490 也能勝任。如果是需要 RS485 半雙工,則可以選擇該系列的其它型號,像是 MAX487。

價格

之前介紹過 AD7306 可以做為 RS422 之界面轉換用。但是 AD7306 價格較高,如果是單純 RS422 介面用,便可以價格低廉許多的 MAX490 替代。
