AD7306 – 5V 電源供應之RS422/232 介面 IC

這一顆 IC 利用一個 5 伏特的電源,提供 TTL 或 CMOS 與 RS422 或 RS232 訊號互換的功能。這是 ADI 提供的少數同時擁有 RS232 與 RS422 雙介面的 IC。

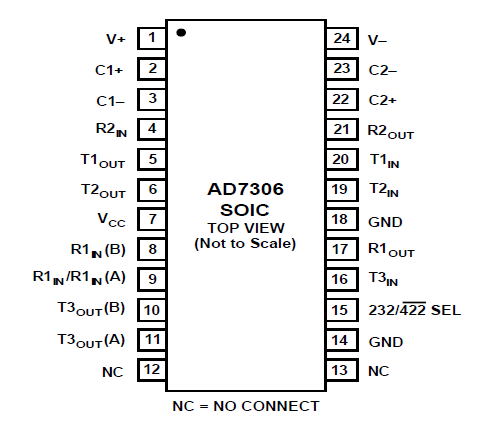

AD7306 接頭示意圖(參照網址)
AD7306 接頭示意圖(圖片來自官網)

介面包含:

  • 兩個 RS232 輸出接腳(TXD)
  • 一個 RS232 輸入接腳(RXD)
  • 一組 RS422 輸出接腳(B, A)
  • 一個 RS232 或一組 RS422 輸入接腳(由 232/*422 SEL 接腳控制)

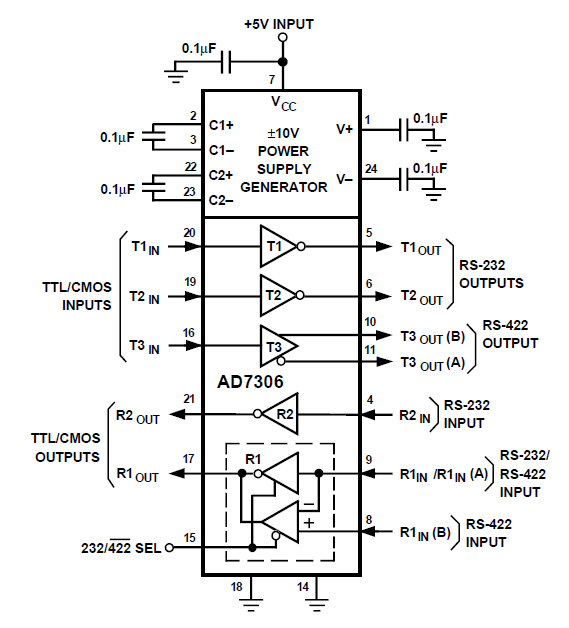

AD7306 功能圖(圖片來自官網)

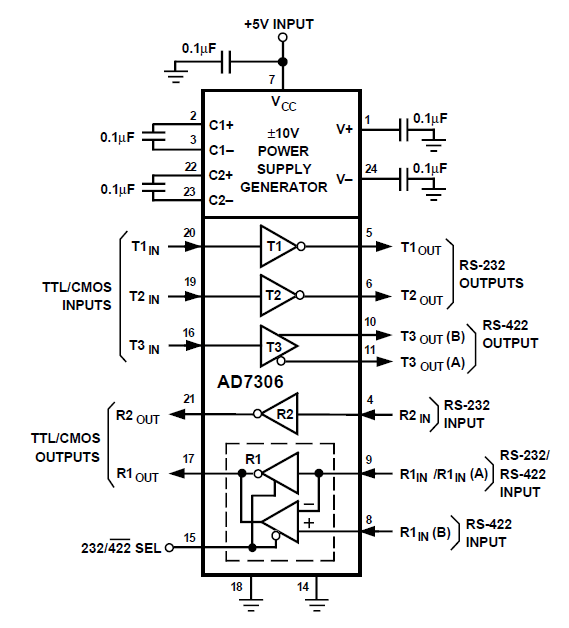

AD7306 功能圖(圖片來自官網)

AD7306 的製造商為 Analog Devices, Inc.。文中圖片多取自產品規格書或產品官網(2012 二月)

使用

電源僅需 5V。使用這顆 IC 僅需要 4 個 0.1uF 的電容,加上一顆電源的穩壓電容,使用起來非常簡單。

應用

RS422與RS232皆廣泛應用在儀器之通訊上。RS232取得容易,一般的PC上即有配備,多數的作業系統也支援。RS422雖然較少見,但其通訊較穩定,且速度也快,接線的長度限制也較RS232低。總結RS422與RS232之優劣,為前者利於通訊,而後者較泛用。

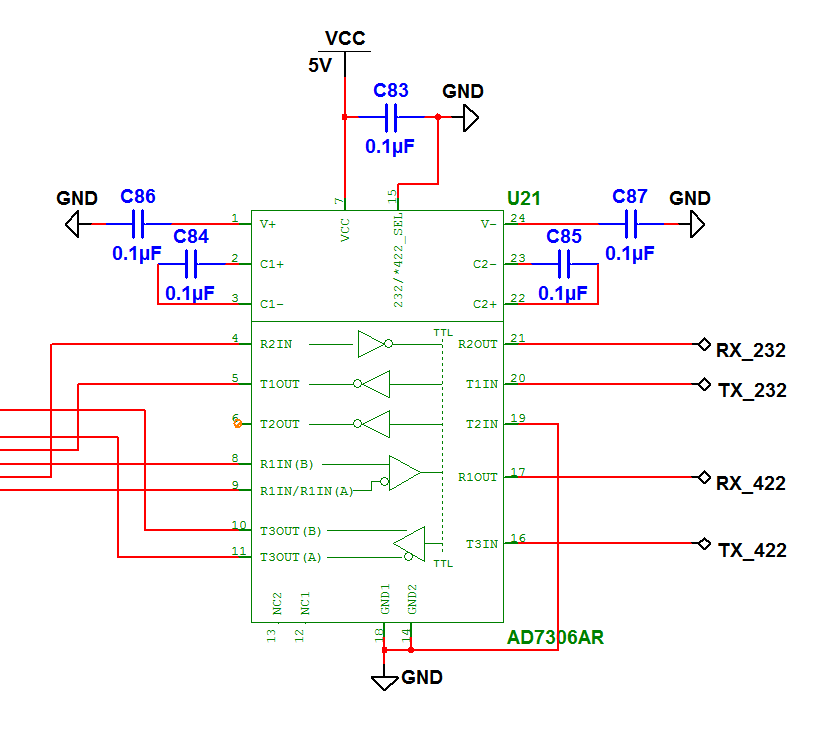

AD7306-02

因此在某些應用上,如果能夠將儀器以RS422作為主要通訊接口,而將RS232作為維護或測試用,更能提供系統的彈性。

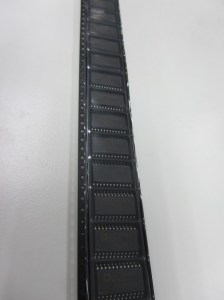

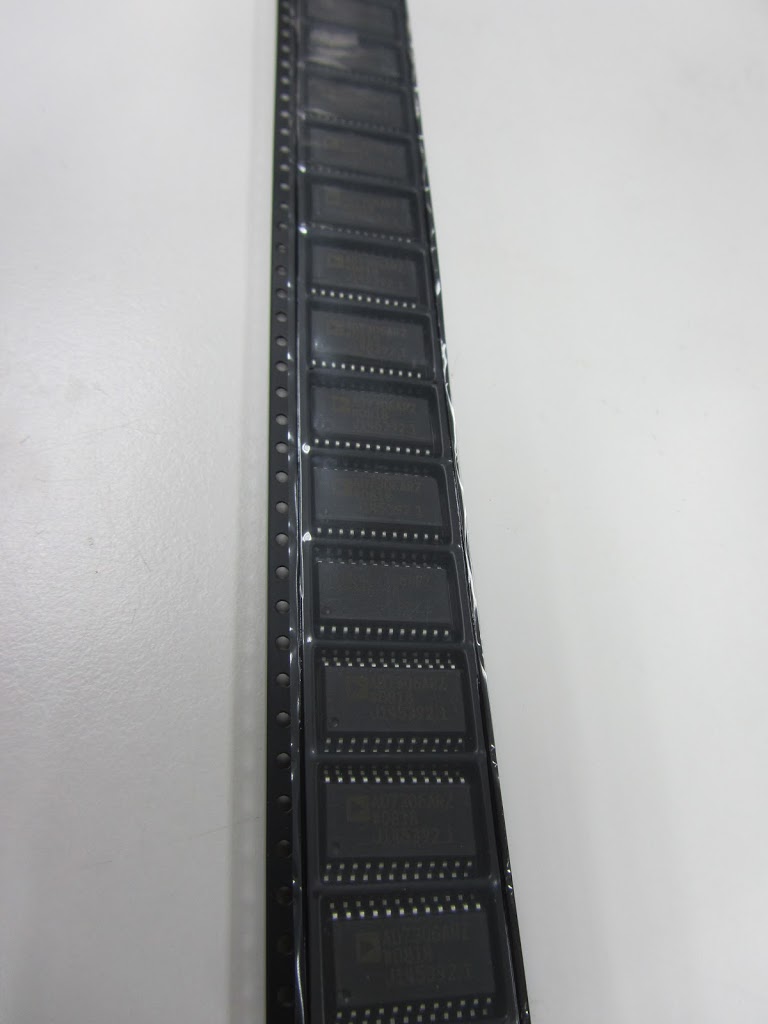

IMG_1760

價格

AD7306單價較高,如果是單純的RS422通訊,可以選用像MAX490;若是單純RS232的通訊也有很多選擇。單價低,而且比較好買到。
